Видов реакторов — много, поэтому и их типологий множество. Эти аппараты можно классифицировать по количеству рабочих фаз, по материалу реакционной колбы, по вариантам работы с различными температурами и давлением, по многим другим характеристикам https://primelab.com/catalog/laboratornye-reaktory/.
Сегодня мы рассмотрим типологию реакторов по их опорам:
• на штативе,
• на напольном стенде,
• мобильный.
Реактор, укрепленный на штативе, компактен, и обычно его располагают на лабораторном столе. Характерные особенности такого аппарата:
• небольшая мешалка или она вовсе отсутствует;
• нет громоздкой опорной рамы;
• мало дополнительных элементов;
• объем сосуда — от нескольких миллилитров до 2 литров.

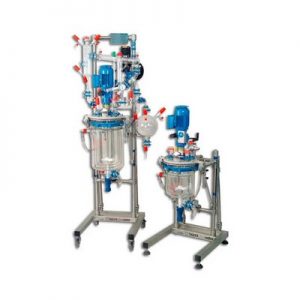

Лабораторные реакторы с реакционными сосудами емкостью от 2 до 200 и более литров часто размещают на напольных стендах. Сосуд прикрепляется к раме за горловину и опирается дном на стенд. Предусмотрена возможность крепления на опорной конструкции дополнительного оборудования. Это могут быть колбы, холодильники, дозаторы, насосы и прочее. Иногда рамы оснащаются полками и различными держателями.
Мобильный лабораторный реактор представляет собой аппарат на стенде, оснащенном колесами — как правило, с фиксаторами. Конструкция схожа с устройствами второго типа, за исключением того, что мобильные — обычно небольшие, для простоты перемещения. Хотя бывают и исключения.
Применение
1. Компактные реакторы — хороший выбор для химиков, работающих с дорогостоящими материалами, либо с реагентами, доступными лишь в малых количествах. Также маленький объем колбы сводит к минимуму количество требующих специальной утилизации отходов, снижает риск при использовании опасных материалов. Например, при взрыве последствия будут не столь разрушительны.
2. Лабораторные реакторы на напольных стендах необходимы для работы с полимерами. Стенд, устойчиво закрепленный на полу, позволит установить мешалки с мощным двигателем и усиленной трансмиссий. Такие модели позволяют обеспечить высокий крутящий момент при низких скоростях вращения мешалки. Удобны для работы со смесями, обладающими высокой вязкостью.
Еще одно важное применение – агрегаты, требующие значительных модификаций. Устойчивость и достаточное количество места на напольном стенде позволяет изменять конфигурацию дополнительной обвязки: конденсаторов, насадочных колонок, нагревателей, и холодильников, сосудов с рубашками и т.д.
3. Мобильные реакторы удобны в случаях, когда их не используют постоянно, а перемещают на хранение в другое помещение; когда реакционные массы надо переместить для дальнейшей переработки, не вынимая из реакционного сосуда. Также незаменимы для учебных кабинетов и лабораторий.
